本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：


	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

穩定環

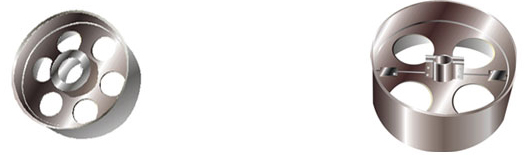

整體式穩定環WH、對開式穩定環WF

穩定環是配合攪拌器同時使用，使攪拌軸在工作過程中能起到徑向扶正的作用。本系列定穩定環有碳鋼和不銹鋼，結構上分整體式WH和對開WF兩種，適用于開啟渦輪式、圓盤渦輪及旋槳式攪拌器。W型為圓環式隨攪拌連一整體，具體尺寸由本公司根據攪拌器尺寸設計。


	材料代號民
	孔徑d
	穩定環代號，

注：此為穩定環的單獨標記，與攪拌器一起已在攪拌器型號中注明。

穩定環主要尺寸

代號	WH10 WF10	WH13 WF13	WH17 WF17	WH20 WF20	WH27 WF27	WH33 WF33	WH40 WF40	WH47 WF47	WH53 WF53	WH61 WF61	WH66 WF66	WH80 WF80	WH100 WF100	WH120 WF120	WH130 WF130
適用攪拌器參考直徑D	120-180	170-230	220-280	270-340	340-450	440-550	540-650	640-750	740-850	840-950	900-1100	1000-1300	1300-1600	1600-1900	1800-2200
D	100	130	170	200	270	330	400	470	530	610	660	800	1000	120	130
H	70	75	85	100	135	220	220	260	275	305	330	400	500	600	650
H₁	35	35	35	40	45	55	65	70	80	80	90	90	100	105	120
H₂	35	35	35	50	55	110	110	130	130	130	155	155	155	175	175
d	25-35	30-40	30-40	35-50	45-55	55-70	60-80	70-90	80-100	80-100	100-110	100-110	100-120	120-130	130-150
n-φ	2-14			2-18		4-14		4-18			4-22		4-27
M₀	M8			M10		M12		M16			M20
H₃	10			14		22		28			40		45
